Ledarskruvar
Ledarskruvar är lämpliga för många applikationer med måttliga krav på belastning, precision och
rotationshastighet. Våra ledarskruvar finns med hög stigning på upp till sex gånger diametern, vilket gör höga linjära hastigheter möjliga att uppnå även med låg rotationshastighet.
Spindlarna till våra ledarskruvar är av rostfritt stål som standard. Spindlarna är ohärdade, vilket
underlättar bearbetning. Flertalet modeller går att få i vänstergängat utförande.
Muttrarna finns i både slitstarka termoplaster (POM-C eller EX100 white) och i brons eller specialkompositer för högre belastning. Sortimentet omfattar muttrar både med och utan förspänning. Med muttrar av slitstark termoplast behövs ofta bara en initial smörjning för många lätta och rena applikationer, vilket gör dem till
ett bra val vid krav på underhållsfri drift.
Verkningsgraden för våra ledarskruvar är betydligt bättre än för vanliga trapetsgängade skruvar, särskilt för SPEEDY ledarskruvarna med hög stigning.
Utöver standardsortimentet kan applikationsanpassade muttrar med önskvärd design tas fram redan vid någorlunda
små beställningsvolymer.
Rondo
Ledarskruvar med flänsad mutter.
Bassortiment av ledarskruvar med muttrar i termoplast, utan förspänning.
Storlekar Ø 6-16 mm, stigning 2-5 mm.
Standard är klass G9 (0,1mm/300mm) avseende stigningsnoggrannhet.

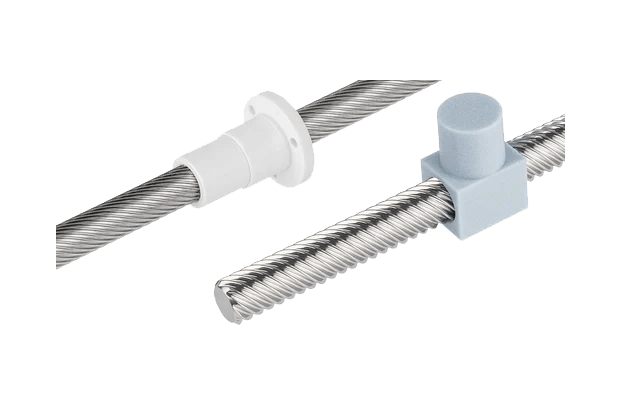

Speedy
Ledarskruvar i många utföranden med hög stigning för hög linjär hastighet.
Flänsade muttrar i olika material, med eller utan förspänning.
Storlekar Ø 4-36mm, stigningar 5-200mm.
Standard är klass G9 (0,1mm/300mm) avseende stigningsnoggrannhet.
Carry
Carry är en slitagefri kulskruv för applikationer som behöver flytta stora laster med låg energiförbrukning.
Med kvadratisk gängstigning är mycket höga körhastigheter möjliga. De kallformade produkterna imponerar med sin robusthet, precision, styrka, effektivitet och smidiga gång. En resa till djurvärlden illustrerar den herkuliska bedriften: en myra kan bära omkring 50 gånger sin kroppsvikt. För att göra samma sak som de häpnadsväckande insekterna måste en människa föda upp fem ton. Carry kan ännu mer: Med en spindeldiameter på endast 40 mm klarar en sådan kulskruv 1000 gånger belastningen av sin egen vikt.
Eichenberger kulskruvar bidrar därmed också till en ansvarsfull resursanvändning och förbättrad energieffektivitet.
Design egenskaper:
Tack vare deras enastående tillverkningskvalitet och precision är Carry rullade kulskruvar idealiska för alla applikationer där stora laster flyttas kostnadseffektivt och med hög effektivitet. Eftersom materialets styrka ökar kraftigt genom kallformning, uppnår vi extraordinärt höga stigningsvinklar i kombination med sofistikerade avböjningssystem. Sådana gradientförhållanden kan inte uppnås i en polerad version. De extrema lutningarna möjliggör oöverträffade körhastigheter med imponerande effektivitet – utan att nå kritiska hastighetsområden.
– Höga belastningsvärden, lämplig för höga statiska och dynamiska belastningar
– Medelhög till hög körhastighet på grund av upp till överkantiga gängstigningar (p>d)
– Utmärkt hög verkningsgrad (η >0,9)
– Lägre drivkraft, energiförbrukning och självuppvärmning
– Lågfriktion, stick-halkfri pipa
– Hög positionering och repeterbarhet
– Hög tillförlitlighet och hållbarhet med minimalt underhåll
Kundanpassat
Specialutföranden av kulskruvar och ledarskruvar, där standardvarianter inte räcker till.
Eichenberger som med toppmoderna produktionsmetoder, mångårig expertis och ett verktygslager på över 1000 rullverktyg, förverkligar dom rullade skruvenheter som uppfyller även de mest extraordinära krav, se exempel:
• Stigningar upp till 6 x diameter
• Lutningsnoggrannhets klass G5
• Spindellängder upp till 6 meter
• Spindeldiametrar från 2 till 160 mm
• Alla standardprofiler (M, TR, UNC, UNF, UNEF, Whitworth)
• Flergångsgängor, finns även som höger-/vänstergänga
• Fritt utformad gänggeometri
